LCDディスプレイモジュール · CDTECHエレクトロニクス

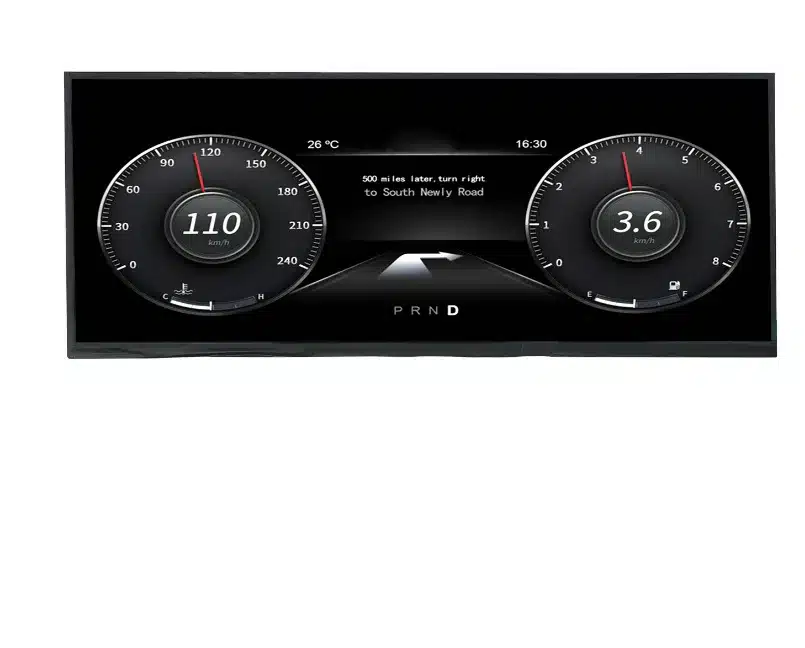

S123BWU10EP-HDMI09-A V1.0

高輝度 · LVDSインターフェース · フル視野角

問い合わせを送信 ← すべての製品

屋外視認性車両 / 自動車海洋航空宇宙 Medical Devices HMI

サイズ

12.3

解像度

1920*720

輝度

950

温度範囲

動作温度：-30℃〜+80℃、保管温度：-40℃〜+85℃

技術仕様

詳細仕様

サイズ (インチ)	12.3
視野角	IPS
解像度	1920*720
輝度 (ニット)	950
AA寸法 (mm)	292.03*109.51
モジュール寸法 (mm)	300.03121.016.00
CTP寸法 (mm)	該当なし
LCD寸法 (mm)	該当なし
LCDドライバIC	未定
LCMインターフェース	4レーンLVDS
バックライト接続	9S4P
バックライト駆動仕様	VF=24.3-30.6V、IF = 240mA
PWM-IC	該当なし
タッチ構造	該当なし
CTPインターフェース	該当なし
CTP IC	該当なし
インターフェースコネクタタイプ	FPC:60PIN 0.5ピッチコネクタ
信頼性 / 温度範囲	動作温度：-30℃〜+80℃、保管温度：-40℃〜+85℃

RoHS準拠 ISO 9001 / 13485 IATF 16949 REACH カスタムFPC利用可能 CTP / RTPオプション

このモジュールに興味がありますか？

モデル番号とアプリケーションの詳細を送ってください。1営業日以内に返信します。

[email protected] メールでのお問い合わせ →

お問い合わせフォーム

問い合わせからサンプルまで

問い合わせを送信

アプリケーション、インターフェース、および既存の部品番号を共有してください。

仕様レビュー

私はレビューし、適合するオプションを提案します。通常、1営業日以内です。

見積もり

単価、MOQ、リードタイム、カスタマイズオプションを含む正式な見積もり。

サンプル配送

標準サンプルリードタイムは2〜4週間です。データシートを含みます。

アプリケーション

このモジュールが適合する場所

屋外視認性

800以上のニットの明るさを持つこのモジュールは、直射日光の下でも視認性を維持します。周囲の光による視認性の低下が懸念される屋外または半屋外のアプリケーションに適しています。

800以上のニット日光下での視認性 AGコーティングオプション広範囲温度オプション

車両および自動車

車両内ディスプレイは、広い動作温度、振動耐性、および直射日光下での視認性のための高い明るさが必要です。LVDSインターフェースは自動車グレードの統合に標準です。

広範囲温度グレード高輝度 LVDSインターフェース IATF 16949

海洋

海洋環境は塩霧、湿度、広範な温度変化にさらされます。LVDSインターフェースは、船舶での長距離ケーブル接続をサポートします。高輝度パネルはオープンデッキでの視認性を維持します。

LVDSインターフェース高輝度広範な温度振動耐性

航空宇宙

航空宇宙用途には、認証された信頼性、広い動作温度、安定した長期供給が必要です。LVDSインターフェースは航空電子機器の統合に標準です。

LVDSインターフェース広範な温度長期供給高い信頼性

Medical Devices

医療用ディスプレイの統合には、安定した長期供給、一貫した品質、清掃可能な表面オプションが必要です。OCA光学接合は、臨床環境でのコントラストを改善し、反射を減少させます。

ISO 13485 OCA接着オプション長期供給安定した品質

産業HMI

工場自動化のHMIパネルには、広範な温度動作、信頼性の高いLVDSまたはRGBインターフェース、およびオプションのタッチ統合が必要です。IP等級のカバーガラスとカスタムFPCルーティングが利用可能です。

LVDS / RGB タッチオプションカスタムFPC 広範な温度

産業用パネルPC

eDPインターフェースは、埋め込みパネルPC、頑丈なタブレット、オールインワン産業用コンピュータで使用されるx86またはARM SOCプラットフォームへの直接接続を可能にします。

eDPインターフェース高解像度広いサイズ範囲タッチオプション

プロフェッショナル機器

eDPインターフェースは、ゴルフ打撃モニター、測量機器、プロフェッショナルテスト機器、および高解像度と安定した表示性能を必要とする埋め込みコンピューティングプラットフォームの標準です。

eDPインターフェース高解像度色精度安定供給

航空宇宙および海洋

海洋および航空宇宙環境では、広い温度範囲、塩霧耐性、信頼性のあるインターフェースが必要です。これらのアプリケーションでは、長距離信号の整合性のためにLVDSが好まれます。

広範な温度 LVDSインターフェース高い信頼性低EMI

スマートホーム

スマートホームパネル、サーモスタット、制御面は、RGB、MIPI、またはSPIインターフェースを持つコンパクトなディスプレイを使用します。低消費電力とスリムなプロファイルは、壁掛けアプリケーションの重要な要件です。

RGB / MIPI / SPI 低消費電力スリムプロファイルタッチオプション

FAQ

よくある質問

このモジュールの仕様に基づくと、屋外での視認性、車両および自動車、海洋、航空宇宙に適しています。あなたのアプリケーションがリストにない場合は、詳細を送っていただければ、直接アドバイスいたします。

標準の市販モジュールの場合、サンプルは1から20個から始まります。生産の最小発注数量（MOQ）は、ほとんどのサイズで通常500個です。カスタム構成（FPC配線、カバーガラス、タッチ統合）は、コミットメント前に事前にスコープされたNRE料金と同じMOQを共有します。

モジュールが標準かカスタムツーリングを必要とするかによります。新しいツーリングが不要な標準モジュールの場合：単一モジュールは3日、CTP付きは4日（調整が必要な場合は5〜7日）、RTPは3日、基板を含む完全な組み立ては5〜7日です。カスタムツーリングされたコンポーネントの場合、リードタイムは部品によって異なります：メインFPCは3〜4週間、ライトガイドプレートとフレームは4〜5週間、標準カバーガラスは3〜4週間、AGまたはARコーティング付きのカバーガラスは5〜6週間、CTPセンサーは5週間、アダプターボードまたはHDMIボードは6〜7週間です。見積もりは通常1営業日以内です。構成を教えていただければ、正確な見積もりをお伝えします。

はい。利用可能なカスタマイズには、FPCコネクタの再配置、カスタムピンアウト、AG、AR、またはAFコーティングのカバーガラス、OCA光学ボンディング、静電容量式または抵抗式タッチパネルの統合、バックライトの明るさ調整が含まれます。NREとMOQが適用され、コミットメントの前に範囲が決定されます。

EOL交換は、私が扱う最も一般的なリクエストの一つです。元の部品番号またはデータシートを送っていただければ、機械的および電気的に互換性のある候補を特定し、ピンアウトや電源シーケンスの違いを示し、必要に応じてFPCアダプタのオプションを検討します。サンプルにコミットする前にお知らせください。

カスタム構成

このモジュールをあなたのデザインに合わせて変更する必要がありますか？

多くの顧客は標準モジュールから始め、それを自分のエンクロージャー、インターフェース、または環境に適応させます。一般的な変更には、FPCの再配線、カバーガラス、タッチ統合、明るさ調整が含まれます。

カスタムFPCコネクタの位置とピン配置 AG、AR、またはAFコーティングのカバーガラス静電容量式または抵抗式タッチ統合 OCA光学接着バックライトの明るさ調整

変更のアイデアはありますか？

Tell me what you need to change on S123BWU10EP-HDMI09-A V1.0. I will scope the NRE, MOQ, and lead time before you commit to anything.
