LCDディスプレイモジュール · CDTECHエレクトロニクス

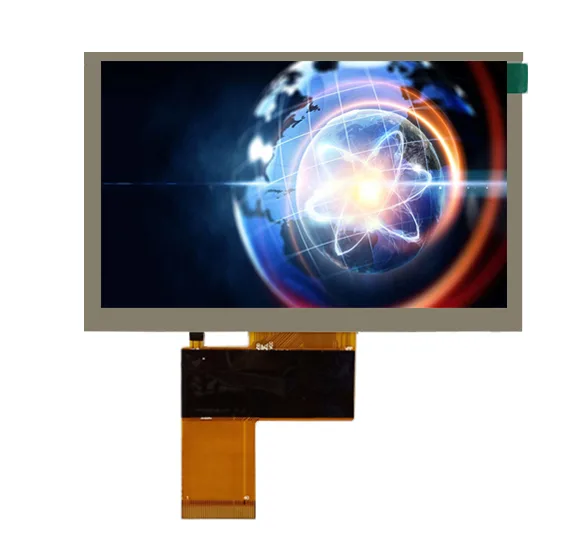

S050HWV18ES V1.0

太陽光の下でも読みやすい · 初期化コードはリクエストに応じて提供 · フル視野角

問い合わせを送信 ← すべての製品

屋外視認性産業用制御消費者向け電子機器スマートホーム産業用機器医療機器

サイズ

解像度

800*480

輝度

1000

温度範囲

動作温度：20C-+70C、保存温度：30C-+80C

技術仕様

詳細仕様

サイズ (インチ)	5
視野角	IPS
解像度	800*480
輝度 (ニット)	1000
AA寸法 (mm)	108 * 64.80
モジュール寸法 (mm)	120.775.802.95
CTP寸法 (mm)	該当なし
LCD寸法 (mm)	該当なし
LCDドライバIC	ST7262
LCMインターフェース	RGB 40ピン
バックライト接続	2S7P
バックライト駆動仕様	VF =12+/-1.6V, IF = 140mA
PWM-IC	該当なし
タッチ構造	該当なし
CTPインターフェース	該当なし
CTP IC	該当なし
インターフェースコネクタタイプ	FPC:40PIN 0.5ピッチコネクタ
信頼性 / 温度範囲	動作温度：20C-+70C、保存温度：30C-+80C

RoHS準拠 ISO 9001 / 13485 IATF 16949 REACH カスタムFPC利用可能 CTP / RTPオプション

このモジュールに興味がありますか？

モデル番号とアプリケーションの詳細を送ってください。1営業日以内に返信します。

[email protected] メールでのお問い合わせ →

お問い合わせフォーム

問い合わせからサンプルまで

問い合わせを送信

アプリケーション、インターフェース、および既存の部品番号を共有してください。

仕様レビュー

私はレビューし、適合するオプションを提案します。通常、1営業日以内です。

見積もり

単価、MOQ、リードタイム、カスタマイズオプションを含む正式な見積もり。

サンプル配送

標準サンプルリードタイムは2〜4週間です。データシートを含みます。

アプリケーション

このモジュールが適合する場所

屋外視認性

800以上のニットの明るさを持つこのモジュールは、直射日光の下でも視認性を維持します。周囲の光による視認性の低下が懸念される屋外または半屋外のアプリケーションに適しています。

800以上のニット日光下での視認性 AGコーティングオプション広範囲温度オプション

産業用制御

RGBおよびMCUインターフェースモジュールは、コンパクトなホストプロセッサがディスプレイを直接駆動する埋め込み型産業制御システム、PLC、およびフィールドコントローラーで広く使用されています。

RGB / MCUインターフェースコンパクトな統合低消費電力カスタムFPC

消費者向け電子機器

消費者向けアプリケーションは、コスト効率、スリムなフォームファクター、および標準インターフェースを優先します。この範囲のMIPIおよびRGBモジュールは、ポータブルデバイス、家庭用電化製品、およびハンドヘルド機器をカバーしています。

MIPI / RGB コンパクトコスト効率標準温度

スマートホーム

スマートホームパネル、サーモスタット、制御面は、RGB、MIPI、またはSPIインターフェースを持つコンパクトなディスプレイを使用します。低消費電力とスリムなプロファイルは、壁掛けアプリケーションの重要な要件です。

RGB / MIPI / SPI 低消費電力スリムプロファイルタッチオプション

産業用機器

7インチ未満の小型ディスプレイは、マルチメーター、オシロスコープ、環境モニター、ポータブルアナライザーなどのハンドヘルドおよびベンチトップ機器で広く使用されています。

コンパクトサイズ幅広いインターフェースオプション頑丈なオプションカスタムFPC

医療機器

患者モニター、注入ポンプ、診断機器などのコンパクトな医療機器は、正確な色再現と安定した長期供給を持つ小型ディスプレイに依存しています。

ISO 13485 コンパクトサイズ色の正確さ長期供給

FAQ

よくある質問

このモジュールの仕様に基づくと、屋外での読み取り、産業用制御、消費者向け電子機器、スマートホームに適しています。あなたのアプリケーションがリストにない場合は、詳細を送っていただければ、直接アドバイスいたします。

標準の市販モジュールの場合、サンプルは1から20個から始まります。生産の最小発注数量（MOQ）は、ほとんどのサイズで通常500個です。カスタム構成（FPC配線、カバーガラス、タッチ統合）は、コミットメント前に事前にスコープされたNRE料金と同じMOQを共有します。

モジュールが標準かカスタムツーリングを必要とするかによります。新しいツーリングが不要な標準モジュールの場合：単一モジュールは3日、CTP付きは4日（調整が必要な場合は5〜7日）、RTPは3日、基板を含む完全な組み立ては5〜7日です。カスタムツーリングされたコンポーネントの場合、リードタイムは部品によって異なります：メインFPCは3〜4週間、ライトガイドプレートとフレームは4〜5週間、標準カバーガラスは3〜4週間、AGまたはARコーティング付きのカバーガラスは5〜6週間、CTPセンサーは5週間、アダプターボードまたはHDMIボードは6〜7週間です。見積もりは通常1営業日以内です。構成を教えていただければ、正確な見積もりをお伝えします。

はい。利用可能なカスタマイズには、FPCコネクタの再配置、カスタムピンアウト、AG、AR、またはAFコーティングのカバーガラス、OCA光学ボンディング、静電容量式または抵抗式タッチパネルの統合、バックライトの明るさ調整が含まれます。NREとMOQが適用され、コミットメントの前に範囲が決定されます。

EOL交換は、私が扱う最も一般的なリクエストの一つです。元の部品番号またはデータシートを送っていただければ、機械的および電気的に互換性のある候補を特定し、ピンアウトや電源シーケンスの違いを示し、必要に応じてFPCアダプタのオプションを検討します。サンプルにコミットする前にお知らせください。

カスタム構成

このモジュールをあなたのデザインに合わせて変更する必要がありますか？

多くの顧客は標準モジュールから始め、それを自分のエンクロージャー、インターフェース、または環境に適応させます。一般的な変更には、FPCの再配線、カバーガラス、タッチ統合、明るさ調整が含まれます。

カスタムFPCコネクタの位置とピン配置 AG、AR、またはAFコーティングのカバーガラス静電容量式または抵抗式タッチ統合 OCA光学接着バックライトの明るさ調整

変更のアイデアはありますか？

S050HWV18ES V1.0で変更が必要なことを教えてください。何かにコミットする前に、NRE、MOQ、リードタイムを確認します。

以下にあなたの要件を記述してください →

進む準備はできていますか？

見積もりを取得する
S050HWV18ES V1.0

数量、用途、およびカスタマイズ要件を送信してください。1営業日以内に返信します。

メールでのお問い合わせ → お問い合わせフォーム

[email protected]
