Módulo de pantalla LCD · Electrónica CDTECH

S133BWU05HD V2.0

Brillo estándar · interfaz eDP · ángulo de visión completo

Enviar consulta ← Todos los productos

PC industrial de panel Equipo profesional HMI Vehículo / Automotriz Aeroespacial y marino Hogar inteligente

Tamaño

13.3

Resolución

1920*1080

Brillo

600

Rango de temperatura

Temperatura de funcionamiento: -0C-+50C, Temperatura de almacenamiento: -20C-+60C

Especificaciones técnicas

Especificaciones detalladas

Tamaño (pulgadas)	13.3
Ángulo de visión	IPS
Resolución	1920*1080
Luminancia (nits)	600

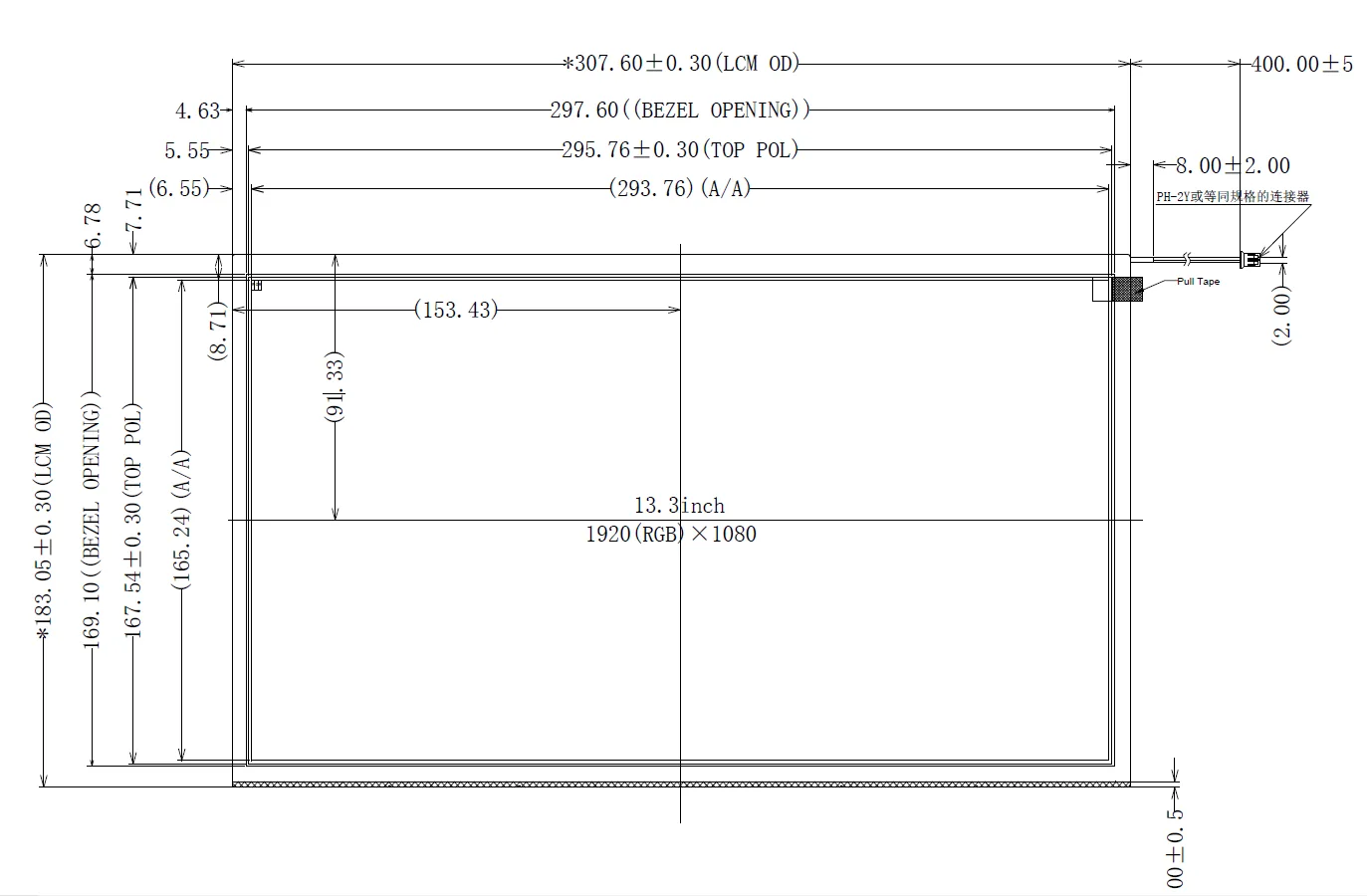

Dimensión AA (mm)	293.76*165.24
Dimensión del módulo (mm)	307.60183.055.50
Dimensión CTP (mm)	N/A
Dimensión LCD (mm)	N/A
IC controlador LCD	Por determinar
Interfaz LCM	EDP 30PIN
Conexión de retroiluminación	9S6P
Especificaciones de alimentación de retroiluminación	VF=24.3-30.6V, IF = 350mA
PWM-IC	N/A
Estructura táctil	N/A
Interfaz CTP	N/A
IC CTP	N/A
Tipo de conector de interfaz	FPC: conector de 30PIN 0.5pitch
Confiabilidad / Rango de temperatura	Temperatura de funcionamiento: -0C-+50C, Temperatura de almacenamiento: -20C-+60C

Cumple con RoHS ISO 9001 / 13485 IATF 16949 REACH FPC personalizado disponible Opción CTP / RTP

¿Interesado en este módulo?

Envíe el número de modelo y los detalles de su aplicación. Responderé dentro de 1 día hábil.

[email protected] Consulta por correo electrónico →

Formulario de contacto

De la consulta a la muestra

Enviar consulta

Comparta su aplicación, interfaz y cualquier número de parte existente.

Revisión de especificaciones

Revisaré y sugeriré opciones que coincidan. Generalmente dentro de 1 día hábil.

Cotización

Cotización formal con precio unitario, MOQ, tiempo de entrega y opciones de personalización.

Entrega de muestra

Tiempo de entrega estándar de muestras de 2 a 4 semanas. Hoja de datos incluida.

Aplicaciones

Dónde encaja este módulo

PC industrial de panel

La interfaz eDP permite la conexión directa a plataformas SOC x86 o ARM utilizadas en PCs de panel embebidos, tabletas robustas y computadoras industriales todo en uno.

Interfaz eDP Alta resolución Amplio rango de tamaños Opción táctil

Equipo profesional

La interfaz eDP es estándar para monitores de lanzamiento de golf, instrumentos de topografía, equipos de prueba profesionales y plataformas de computación embebidas que requieren alta resolución y rendimiento de visualización estable.

Interfaz eDP Alta resolución Color preciso Suministro estable

HMI Industrial

Los paneles HMI en la automatización industrial necesitan operación a amplio rango de temperatura, interfaz LVDS o RGB confiable, y opción de integración táctil. El vidrio de cubierta con clasificación IP y el enrutamiento FPC personalizado están disponibles.

LVDS / RGB Opción táctil FPC personalizado Amplio rango de temperatura

Vehículo y automotriz

Las pantallas en vehículos requieren una amplia temperatura de operación, resistencia a la vibración y alta luminosidad para la legibilidad a la luz solar directa. La interfaz LVDS es estándar para la integración de grado automotriz.

Grado de temperatura amplia Alta luminosidad Interfaz LVDS IATF 16949

Aeroespacial y marino

Los entornos marinos y aeroespaciales requieren un amplio rango de temperatura, resistencia a la niebla salina desde el lado del recinto y una interfaz confiable. LVDS es preferido para la integridad de señal a largo plazo en estas aplicaciones.

Amplio rango de temperatura Interfaz LVDS Alta fiabilidad Bajo EMI

Hogar inteligente

Los paneles de hogar inteligente, termostatos y superficies de control utilizan pantallas compactas con interfaz RGB, MIPI o SPI. El bajo consumo de energía y los perfiles delgados son requisitos clave para aplicaciones montadas en la pared.

RGB / MIPI / SPI Bajo consumo Perfil delgado Opción táctil

Medical Devices

La integración de pantallas médicas requiere un suministro estable a largo plazo, calidad consistente y opciones de superficie limpiable. El enlace óptico OCA mejora el contraste y reduce el reflejo para entornos clínicos.

ISO 13485 Opción de enlace OCA Suministro a largo plazo Calidad estable

FAQ

Preguntas comunes

Basado en las especificaciones de este módulo, es adecuado para: PC de panel industrial, equipo profesional, HMI industrial, vehículo y automotriz. Si su aplicación no está en la lista, envíeme los detalles y le asesoraré directamente.

Para módulos estándar disponibles en el mercado, las muestras comienzan de 1 a 20 piezas. El MOQ de producción es típicamente de 500 piezas para la mayoría de los tamaños. Las configuraciones personalizadas (enrutamiento FPC, vidrio de cobertura, integración táctil) comparten el mismo MOQ con un cargo NRE definido por adelantado antes del compromiso.

Depende de si el módulo es estándar o requiere herramientas personalizadas. Para módulos estándar sin nuevas herramientas: módulo único 3 días, con CTP 4 días (5 a 7 días si se necesita ajuste), con RTP 3 días, ensamblaje completo con placa 5 a 7 días. Para componentes con herramientas personalizadas, los plazos de entrega varían según la pieza: FPC principal 3 a 4 semanas, placa de guía de luz y marcos 4 a 5 semanas, vidrio de cobertura estándar 3 a 4 semanas, vidrio de cobertura con recubrimiento AG o AR 5 a 6 semanas, sensor CTP 5 semanas, placa adaptadora o placa HDMI 6 a 7 semanas. La cotización suele ser dentro de 1 día hábil. Contáctame con tu configuración y te daré una estimación precisa.

Sí. Las personalizaciones disponibles incluyen el reposicionamiento del conector FPC y un pin-out personalizado, vidrio de cobertura con recubrimiento AG, AR o AF, unión óptica OCA, integración de panel táctil capacitivo o resistivo, y ajuste de brillo de retroiluminación. Se aplican NRE y MOQ y se definen antes del compromiso.

El reemplazo de EOL es una de las solicitudes más comunes que manejo. Envíame el número de parte original o la hoja de datos y identificaré candidatos mecánica y eléctricamente compatibles, señalaré cualquier diferencia en el pinout o la secuenciación de energía, y evaluaré las opciones de adaptador FPC si es necesario antes de que te comprometas a muestras.
