Módulo de pantalla LCD · Electrónica CDTECH

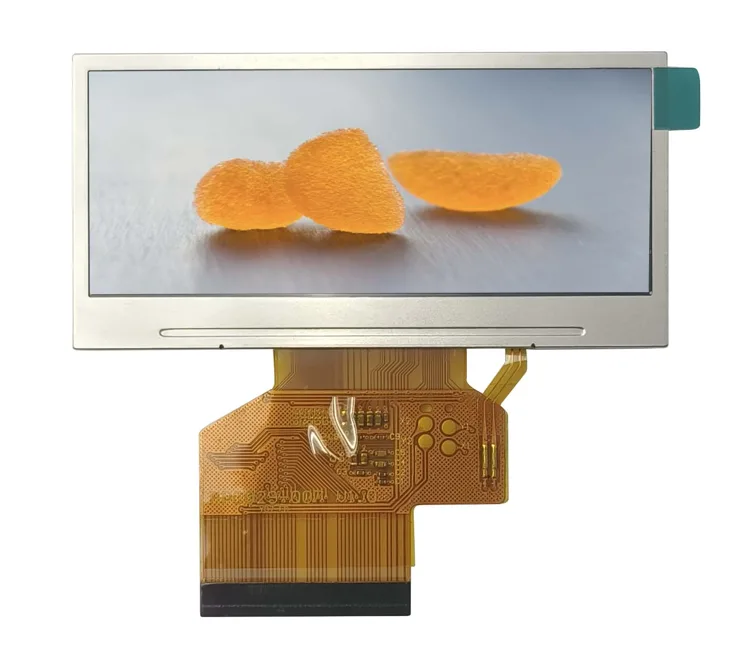

S029GQ07NS V1.0

Brillo estándar · Código de inicialización disponible a solicitud

Enviar consulta ← Todos los productos

Control industrial Electrónica de consumo Hogar inteligente Instrumentos industriales Instrumentos médicos

Tamaño

2.9

Resolución

320*120

Brillo

300

Rango de temperatura

Temperatura de operación: -20C a +70C, Temperatura de almacenamiento: -30C a +80C

Especificaciones técnicas

Especificaciones detalladas

Tamaño (pulgadas)	2.9
Ángulo de visión	Tennesse
Resolución	320*120
Luminancia (nits)	300
Dimensión AA (mm)	70.08*26.28
Dimensión del módulo (mm)	76.938.223.26
Dimensión CTP (mm)	N/A
Dimensión LCD (mm)	N/A
IC controlador LCD	SSD2119
Interfaz LCM	RGB/MCU/SPI 54PIN
Conexión de retroiluminación	6S
Especificaciones de alimentación de retroiluminación	VF =16.2 a 20.4V, IF = 20mA
PWM-IC	N/A
Estructura táctil	N/A
Interfaz CTP	N/A
IC CTP	N/A
Tipo de conector de interfaz	FPC: Conector de 54PIN 0.5Pitch
Confiabilidad / Rango de temperatura	Temperatura de operación: -20C a +70C, Temperatura de almacenamiento: -30C a +80C

Cumple con RoHS ISO 9001 / 13485 IATF 16949 REACH FPC personalizado disponible Opción CTP / RTP

¿Interesado en este módulo?

Envíe el número de modelo y los detalles de su aplicación. Responderé dentro de 1 día hábil.

[email protected] Consulta por correo electrónico →

Formulario de contacto

De la consulta a la muestra

Enviar consulta

Comparta su aplicación, interfaz y cualquier número de parte existente.

Revisión de especificaciones

Revisaré y sugeriré opciones que coincidan. Generalmente dentro de 1 día hábil.

Cotización

Cotización formal con precio unitario, MOQ, tiempo de entrega y opciones de personalización.

Entrega de muestra

Tiempo de entrega estándar de muestras de 2 a 4 semanas. Hoja de datos incluida.

Aplicaciones

Dónde encaja este módulo

Control industrial

Los módulos de interfaz RGB y MCU se utilizan ampliamente en sistemas de control industrial embebidos, PLCs y controladores de campo donde un procesador anfitrión compacto impulsa la pantalla directamente.

Interfaz RGB / MCU Integración compacta Bajo consumo FPC personalizado

Electrónica de consumo

Las aplicaciones de consumo priorizan la eficiencia de costos, un factor de forma delgado y interfaces estándar. Los módulos MIPI y RGB en esta gama cubren dispositivos portátiles, electrodomésticos e instrumentos de mano.

MIPI / RGB Compacto Eficiente en costos Temperatura estándar

Hogar inteligente

Los paneles de hogar inteligente, termostatos y superficies de control utilizan pantallas compactas con interfaz RGB, MIPI o SPI. El bajo consumo de energía y los perfiles delgados son requisitos clave para aplicaciones montadas en la pared.

RGB / MIPI / SPI Bajo consumo Perfil delgado Opción táctil

Instrumentos industriales

Las pantallas de formato pequeño de menos de 7 pulgadas se utilizan ampliamente en instrumentos de mano y de banco, incluidos multímetros, osciloscopios, monitores ambientales y analizadores portátiles.

Tamaño compacto Amplias opciones de interfaz Opción robusta FPC personalizado

Instrumentos médicos

Instrumentos médicos compactos como monitores de pacientes, bombas de infusión y dispositivos de diagnóstico dependen de pantallas de formato pequeño con renderizado de color preciso y disponibilidad estable a largo plazo.

ISO 13485 Tamaño compacto Precisión del color Suministro a largo plazo

FAQ

Preguntas comunes

Basado en las especificaciones de este módulo, es adecuado para: Control industrial, Electrónica de consumo, Hogar inteligente, Instrumentos industriales. Si su aplicación no está listada, envíeme los detalles y le asesoraré directamente.

Para módulos estándar disponibles en el mercado, las muestras comienzan de 1 a 20 piezas. El MOQ de producción es típicamente de 500 piezas para la mayoría de los tamaños. Las configuraciones personalizadas (enrutamiento FPC, vidrio de cobertura, integración táctil) comparten el mismo MOQ con un cargo NRE definido por adelantado antes del compromiso.

Depende de si el módulo es estándar o requiere herramientas personalizadas. Para módulos estándar sin nuevas herramientas: módulo único 3 días, con CTP 4 días (5 a 7 días si se necesita ajuste), con RTP 3 días, ensamblaje completo con placa 5 a 7 días. Para componentes con herramientas personalizadas, los plazos de entrega varían según la pieza: FPC principal 3 a 4 semanas, placa de guía de luz y marcos 4 a 5 semanas, vidrio de cobertura estándar 3 a 4 semanas, vidrio de cobertura con recubrimiento AG o AR 5 a 6 semanas, sensor CTP 5 semanas, placa adaptadora o placa HDMI 6 a 7 semanas. La cotización suele ser dentro de 1 día hábil. Contáctame con tu configuración y te daré una estimación precisa.

Sí. Las personalizaciones disponibles incluyen el reposicionamiento del conector FPC y un pin-out personalizado, vidrio de cobertura con recubrimiento AG, AR o AF, unión óptica OCA, integración de panel táctil capacitivo o resistivo, y ajuste de brillo de retroiluminación. Se aplican NRE y MOQ y se definen antes del compromiso.

El reemplazo de EOL es una de las solicitudes más comunes que manejo. Envíame el número de parte original o la hoja de datos y identificaré candidatos mecánica y eléctricamente compatibles, señalaré cualquier diferencia en el pinout o la secuenciación de energía, y evaluaré las opciones de adaptador FPC si es necesario antes de que te comprometas a muestras.

Configuración personalizada

¿Necesita que este módulo se modifique para su diseño?

Muchos clientes comienzan con un módulo estándar y lo adaptan a su caja, interfaz o entorno. Las modificaciones comunes incluyen el redireccionamiento de FPC, vidrio de cobertura, integración táctil y ajuste de brillo.

Posición y pin-out del conector FPC personalizado Vidrio de cobertura con recubrimiento AG, AR o AF Integración táctil capacitiva o resistiva Unión óptica OCA Ajuste de brillo de la retroiluminación
