Módulo de pantalla LCD · Electrónica CDTECH

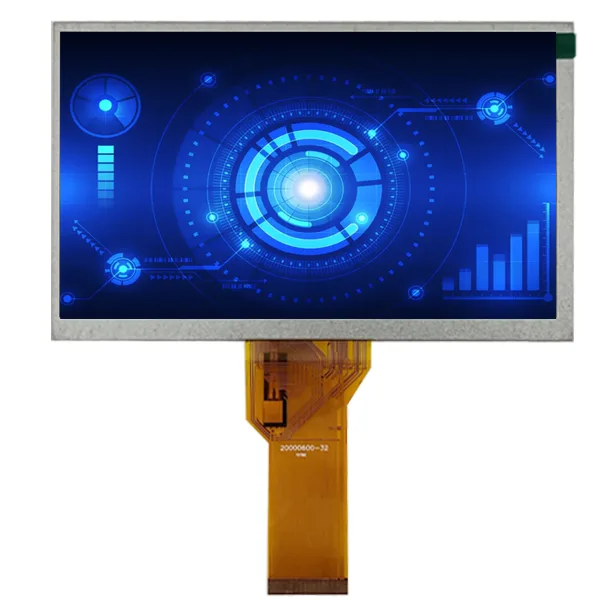

S070SWV49EG V1.0

Lectura a la luz del sol · Código de inicialización disponible a pedido

Enviar consulta ← Todos los productos

Legible al aire libre Control industrial Electrónica de consumo Hogar inteligente HMI Vehículo / Automotriz

Tamaño

Resolución

800*480

Brillo

1000

Rango de temperatura

Temperatura de operación: -20C a +70C, Temperatura de almacenamiento: -30C a +80C

Especificaciones técnicas

Especificaciones detalladas

Tamaño (pulgadas)	7
Ángulo de visión	Tennesse
Resolución	800*480
Luminancia (nits)	1000
Dimensión AA (mm)	154.08*85.92
Dimensión del módulo (mm)	164.9100.05.7
Dimensión CTP (mm)	N/A
Dimensión LCD (mm)	N/A
IC controlador LCD	HX8264-E;HX8664-B
Interfaz LCM	RGB 50PIN
Conexión de retroiluminación	3S9P
Especificaciones de alimentación de retroiluminación	VF=9.6+/-1.2V,IF =270mA
PWM-IC	N/A
Estructura táctil	N/A
Interfaz CTP	N/A
IC CTP	N/A
Tipo de conector de interfaz	FPC: Conector de 50PIN 0.5Pitch
Confiabilidad / Rango de temperatura	Temperatura de operación: -20C a +70C, Temperatura de almacenamiento: -30C a +80C

Cumple con RoHS ISO 9001 / 13485 IATF 16949 REACH FPC personalizado disponible Opción CTP / RTP

¿Interesado en este módulo?

Envíe el número de modelo y los detalles de su aplicación. Responderé dentro de 1 día hábil.

[email protected] Consulta por correo electrónico →

Formulario de contacto

De la consulta a la muestra

Enviar consulta

Comparta su aplicación, interfaz y cualquier número de parte existente.

Revisión de especificaciones

Revisaré y sugeriré opciones que coincidan. Generalmente dentro de 1 día hábil.

Cotización

Cotización formal con precio unitario, MOQ, tiempo de entrega y opciones de personalización.

Entrega de muestra

Tiempo de entrega estándar de muestras de 2 a 4 semanas. Hoja de datos incluida.

Aplicaciones

Dónde encaja este módulo

Legible al aire libre

Con más de 800 nits de brillo, este módulo mantiene la legibilidad a la luz solar directa. Adecuado para cualquier aplicación al aire libre o semi-al aire libre donde la pérdida de luz ambiental sea una preocupación.

Más de 800 nits Legible a la luz solar Opción de recubrimiento AG Opción de temperatura amplia

Control industrial

Los módulos de interfaz RGB y MCU se utilizan ampliamente en sistemas de control industrial embebidos, PLCs y controladores de campo donde un procesador anfitrión compacto impulsa la pantalla directamente.

Interfaz RGB / MCU Integración compacta Bajo consumo FPC personalizado

Electrónica de consumo

Las aplicaciones de consumo priorizan la eficiencia de costos, un factor de forma delgado y interfaces estándar. Los módulos MIPI y RGB en esta gama cubren dispositivos portátiles, electrodomésticos e instrumentos de mano.

MIPI / RGB Compacto Eficiente en costos Temperatura estándar

Hogar inteligente

Los paneles de hogar inteligente, termostatos y superficies de control utilizan pantallas compactas con interfaz RGB, MIPI o SPI. El bajo consumo de energía y los perfiles delgados son requisitos clave para aplicaciones montadas en la pared.

RGB / MIPI / SPI Bajo consumo Perfil delgado Opción táctil

HMI Industrial

Los paneles HMI en la automatización industrial necesitan operación a amplio rango de temperatura, interfaz LVDS o RGB confiable, y opción de integración táctil. El vidrio de cubierta con clasificación IP y el enrutamiento FPC personalizado están disponibles.

LVDS / RGB Opción táctil FPC personalizado Amplio rango de temperatura

Vehículo y automotriz

Las pantallas en vehículos requieren una amplia temperatura de operación, resistencia a la vibración y alta luminosidad para la legibilidad a la luz solar directa. La interfaz LVDS es estándar para la integración de grado automotriz.

Grado de temperatura amplia Alta luminosidad Interfaz LVDS IATF 16949

Aeroespacial y marino

Los entornos marinos y aeroespaciales requieren un amplio rango de temperatura, resistencia a la niebla salina desde el lado del recinto y una interfaz confiable. LVDS es preferido para la integridad de señal a largo plazo en estas aplicaciones.

Amplio rango de temperatura Interfaz LVDS Alta fiabilidad Bajo EMI

Medical Devices

La integración de pantallas médicas requiere un suministro estable a largo plazo, calidad consistente y opciones de superficie limpiable. El enlace óptico OCA mejora el contraste y reduce el reflejo para entornos clínicos.

ISO 13485 Opción de enlace OCA Suministro a largo plazo Calidad estable

FAQ

Preguntas comunes

Basado en las especificaciones de este módulo, es adecuado para: Legible al aire libre, Control industrial, Electrónica de consumo, Hogar inteligente. Si su aplicación no está en la lista, envíeme los detalles y le aconsejaré directamente.

Para módulos estándar disponibles en el mercado, las muestras comienzan de 1 a 20 piezas. El MOQ de producción es típicamente de 500 piezas para la mayoría de los tamaños. Las configuraciones personalizadas (enrutamiento FPC, vidrio de cobertura, integración táctil) comparten el mismo MOQ con un cargo NRE definido por adelantado antes del compromiso.

Depende de si el módulo es estándar o requiere herramientas personalizadas. Para módulos estándar sin nuevas herramientas: módulo único 3 días, con CTP 4 días (5 a 7 días si se necesita ajuste), con RTP 3 días, ensamblaje completo con placa 5 a 7 días. Para componentes con herramientas personalizadas, los plazos de entrega varían según la pieza: FPC principal 3 a 4 semanas, placa de guía de luz y marcos 4 a 5 semanas, vidrio de cobertura estándar 3 a 4 semanas, vidrio de cobertura con recubrimiento AG o AR 5 a 6 semanas, sensor CTP 5 semanas, placa adaptadora o placa HDMI 6 a 7 semanas. La cotización suele ser dentro de 1 día hábil. Contáctame con tu configuración y te daré una estimación precisa.

Sí. Las personalizaciones disponibles incluyen el reposicionamiento del conector FPC y un pin-out personalizado, vidrio de cobertura con recubrimiento AG, AR o AF, unión óptica OCA, integración de panel táctil capacitivo o resistivo, y ajuste de brillo de retroiluminación. Se aplican NRE y MOQ y se definen antes del compromiso.

El reemplazo de EOL es una de las solicitudes más comunes que manejo. Envíame el número de parte original o la hoja de datos y identificaré candidatos mecánica y eléctricamente compatibles, señalaré cualquier diferencia en el pinout o la secuenciación de energía, y evaluaré las opciones de adaptador FPC si es necesario antes de que te comprometas a muestras.

Configuración personalizada

¿Necesita que este módulo se modifique para su diseño?

Muchos clientes comienzan con un módulo estándar y lo adaptan a su caja, interfaz o entorno. Las modificaciones comunes incluyen el redireccionamiento de FPC, vidrio de cobertura, integración táctil y ajuste de brillo.

Posición y pin-out del conector FPC personalizado Vidrio de cobertura con recubrimiento AG, AR o AF Integración táctil capacitiva o resistiva Unión óptica OCA Ajuste de brillo de la retroiluminación

¿Tiene una modificación en mente?

Tell me what you need to change on S070SWV49EG V1.0. I will scope the NRE, MOQ, and lead time before you commit to anything.

Describa su requisito a continuación →

¿Listo para proceder?
